Описание
Описание работы
При подаче питания на входные клеммы регулятора, на двигатель вентилятора подается напряжение, при этом на передней панели загорается зеленый светодиод.
Необходимая скорость вращения задается поворотной ручкой на лицевой панели регулятора, либо дистанционно.
Режим работы выбирается переключением переключателя на лицевой панели регулятора.
Для выключения вентилятора необходимо снять напряжение с регулятора.
Технические характеристики
- Напряжение питания: ~ 220 В ± 15%;
- Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP20;
- Монтаж: на DIN-рейку;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Наименование регулятора |
Макс рабочий ток, А |
Мощность двигателя, Вт |
Установленный предохранитель, А |
Габаритные размеры, мм |
Вес, кг |
Вариант монтажа |
СРМ5Щ |
5 | 880 | - |
88х95х58 |
0,25 | на din-рейку |
Режимы работы
Возможны два режима управления вентилятором:
- Локальный — вентилятор управляется с лицевой панели регулятора, устанавливается при производителем по умолчанию.
- Дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением 0-10 В или переменным
резистором 4,7 - 10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В.
Задание необходимого режима работы производится переключателем на лицевой панели регулятора.
Схемы подключения

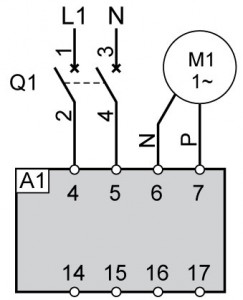

Схема подключения СРМ5Щ, локальный режим работы
Q1 - автоматический выключатель;
М1 - двигатель вентилятора на 220 В;
А1 - регулятор скорости СРМ5Щ.
Режим работы локальный, переключатель в положении 1, управление от ручки на лицевой панели.

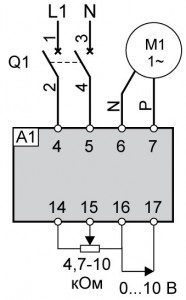

Схема подключения СРМ5Щ, дистанционный режим работы
Q1 - автоматический выключатель;
М1 - двигатель вентилятора на 220 В;
А1 - регулятор скорости СРМ5Щ.
Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора 4,7 - 10 кОм или от сигнала 0-10 В.
