Характеристики
Артикул
—
R4D310CK0301
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
230 В
Скорость вращения
—
1310 об/мин
Входная мощность
—
2180 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

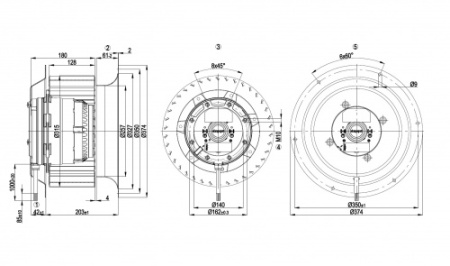

AC центробежный вентилятор в перёд загнутые лопатки, одностороннее всасывание
Измерение: LU-111165-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Измерение: LU-111168-1
Измерение: LU-111166-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
? | Соединение по схеме треугольника |
Y | Соединение по схеме звезды |
L1 | черный |
L2 | синий |
L3 | коричневый |
U1 | черный |
V1 | синий |
W1 | коричневый |
U2 | зеленый |
V2 | белый |
W2 | желтый |
TOP | серый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-111165-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 1310 | 2180 | 3,9 | 4585 | 0 | 2700 | 0 |
2 | 400 | 1340 | 1857 | 3,41 | 4075 | 200 | 2400 | 0,8 |
3 | 400 | 1375 | 1504 | 2,92 | 3455 | 400 | 2035 | 1,61 |
4 | 400 | 1425 | 978 | 2,27 | 2270 | 600 | 1335 | 2,41 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
Измерение: LU-111168-1
Измерение: LU-111166-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 480 | 1590 | 2750 | 3,98 | 4450 | 400 | 2620 | 1,61 |
2 | 480 | 1630 | 2249 | 3,33 | 3740 | 650 | 2200 | 2,61 |
3 | 480 | 1675 | 1781 | 2,77 | 3020 | 815 | 1775 | 3,27 |
4 | 480 | 1715 | 1237 | 2,18 | 2000 | 900 | 1175 | 3,61 |
5 | 400 | 1490 | 2490 | 4,23 | 4175 | 350 | 2455 | 1,41 |
6 | 400 | 1560 | 2083 | 3,51 | 3570 | 595 | 2100 | 2,39 |
7 | 400 | 1615 | 1673 | 2,88 | 2910 | 752 | 1715 | 3,02 |
8 | 400 | 1680 | 1162 | 2,14 | 1955 | 862 | 1150 | 3,46 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Артикул
|
R4D310CK0301 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
230 В |
Скорость вращения
|
1310 об/мин |
Входная мощность
|
2180 Вт |
Потребляемый ток
|
6.75 А |
Минимальная температура окружающей среды
|
-40 °C |
Максимальная температура окружающей среды
|
55 °C |
Степень защиты
|
IP54 |
Монтажное положение
|
Любое |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
Диаметр крыльчатки
|
310 мм |
Вес
|
кг 19.7 |
Одно/трехфазная сеть
|
3~ |
