Описание
1 КсВ 125-71-1 - центробежный насос с вертикально расположенным валом. Рассчитан на работу по перекачке жидкостей и паров с максимальным размером частиц до 0,1 мм и содержанием не более 5 мг/л. Выполняйся согласно утвержденного ГОСТа, поэтому имеет исключительное качество.
Приводной двигатель имеет мощность 45 кВт и может выдержать большие нагрузки. Все соединения герметичны, использована специальная теплостойкая резина. Оригинальная конструкция позволит получить более низкий кавитационный запас в широком диапазоне подач. При необходимости всасывающий патрубок можно повернуть, что существенно упрощает использование.
Технические характеристики
Подача, м3/ч: 125 Напор, м: 71 Давление на входе в насос, МПа (кгс/см2), не более: 0,69(7) Мощность электродвигателя, кВт: 45 Частота вращения, с-1 (об/мин): 50(3000) Род тока: переменный Напряжение, В: 380 Частота тока, Гц: 50 Масса агрегата, кг: 700Характеристика насоса

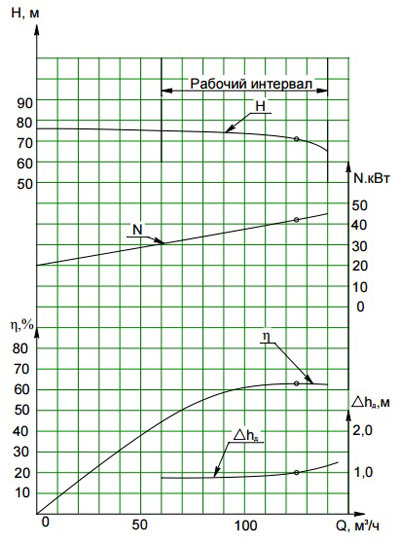

Характеристика агрегата 1КсВ 125-71-1.
Частота вращения 49 с-1 (n=2950об/мин)
Жидкость-вода, плотность 1000 кг/м3
*-данные для насоса
Габаритные размеры и параметры агрегатов
Габаритные размеры и параметры агрегатов 1КсВ 125-71-1.
Типоразмер насоса | Типоразмер двигателя | Мощность, кВт | Размеры, мм | |||||||||||||||||||||||||||
H | H1 | H2 | H3 | H4 | B1 | B2 | B3 | B4 | L1 | L2 | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | b1 | b2 | d | d1 | d2 | n1 | n2 | |||
1КсВ 125-71-1 |
5А200L2 | 45 | 2033 | 1362 | 752 | 567±1 | 230±0,5 | 350 | 700 | 650 | 500 | 600 | 740 | 484 | 335 | 295 | 200 | 268 | 250 | 212 | 150 | 300 | 590 | 22 | 27 | 27 | 22 | 26 | 8 | 8 |
